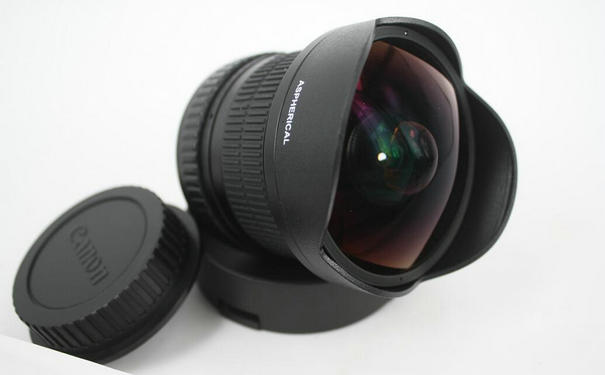

監控攝像頭鏡頭焦距的選擇

  監控系統中,監控攝像頭鏡頭焦距的選擇很重要,關系到成像效果及圖像質量,焦距過小,監控面積很廣,但圖像成像很小,圖像細節不清楚;焦距過大,監控面積很窄,圖像成像很大,看不到整體的監控場景。如何選擇合適的鏡頭焦距呢?
監控攝像頭的視場由寬(W)、高(H)和與監控攝像頭的距離(L)決定,一旦決定了監控攝像頭要監視的景物,正確地選擇鏡頭的焦距就由來3個因素決定: 1、欲監視景物的尺寸; 2、攝像機與景物的距離;3、攝像機成像器的尺士:1/3"、1/2"、2/3"或1"。如圖:

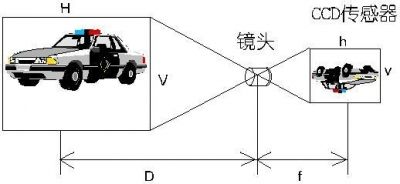

監控攝像頭鏡頭焦距圖解
f=vD/V
f=hD/H

  其中,f代表焦距,v代表CCD靶面垂直高度,V代表被觀測物體高度,h代表CCD靶面水平寬度,H代表被觀測物體寬度。
舉例:假設用1/2”CCD攝像頭觀測,被測物體寬440毫米,高330毫米,鏡頭焦點距物體2500毫米。由公式可以算出:焦距f=6.4X2500/440≈36毫米 或焦距f=4.8X2500/330≈36毫米
當焦距數值算出后,如果沒有對應焦距的鏡頭是很正常的,這時可以根據產品目錄選擇相近的型號,一般選擇比計算值小的,這樣視角還會大一些。
下面以1/3"CCD搭配鏡頭圖像范圍尺寸如下表:

鏡頭焦距
(毫米數)
距離5米
(寬*高)
距離10米
(寬*高)
距離15米
(寬*高)
距離20米
(寬*高)
距離30米
(寬*高)
2.8mm 13×9.8米 26×19.5米 39×29.3米 59×39米 78×58.5米
3.6mm 8.5×6.4米 17×12.8米 25.5×19米 34×25.5米 51×38.3米
4mm 8×6米 16×12米 24×18米 32×24米 48×36米
6mm 5.5×4.1米 11×8.3米 16.5×12.4米 22×16.5米 33×24.8米
8mm 3.5×2.6米 7×5.3米 10.5×7.9米 14×10.5米 21×15.8米
12mm 2×1.5米 4×3米 6×4.5米 8×6米 12×9米
16mm 1.5×1.1米 3×2.3米 4.5×3.4米 6×4.5米 9×6.8米
25mm 1.3×1米 2.5×1.9米 3.8×2.9米 5×3.8米 7.5×5.6米
60mm 0.5×0.4米 1×0.75米 1.5×1.1米 2×1.5米 3×2.3米

  備注:同樣毫米數的鏡頭搭配1/4"的CCD圖像范圍和角度稍微窄一點,但是圖像中的物體看起來要大一點,表中的數據為水平方向的視場角度,如果監控攝像頭在高處往低處監控時,視場角充和圖像范圍要稍微大一些,但圖像中的物體要稍微小一點。
從上表也可大概知道:監控距離在3米左右,可以用2.8mm鏡頭;監控距離在6米左右,可以用3.6mm或者4mm鏡頭;監控距離在10米左右,可以用6mm鏡頭;監控距離在15米左右,可以用8mm鏡頭;監控距離在20米左右,可以用12mm鏡頭;監控距離在30米左右,可以用16mm鏡頭;監控距離在50米左右,可以用25mm鏡頭。
