網絡配線架打線方法詳細圖解

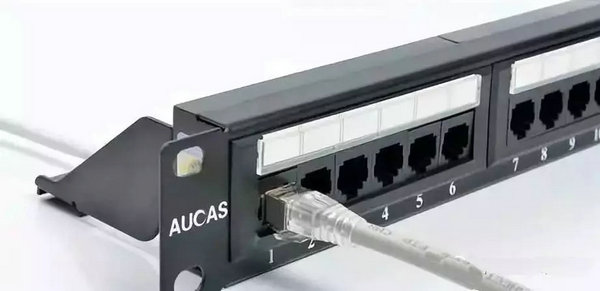

  配線架用途主要是用以在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜(超5類或者6類線)進入設備間后首先進入配線架,將線打在配線架的模塊上,然后用跳線連接配線架與交換機。總體來說,配線架是用來管理的設備。那么配線架怎么來打線呢,請看下面的操作步驟。

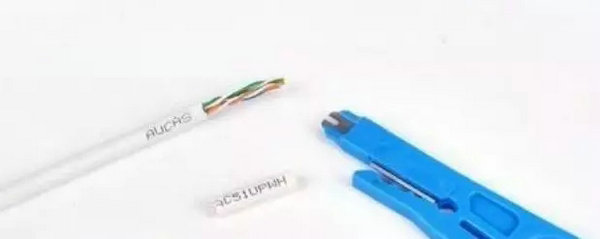

  一、準備:網絡配線架,網線,剝線刀,單對110打線刀,扎帶。

  二、步驟:

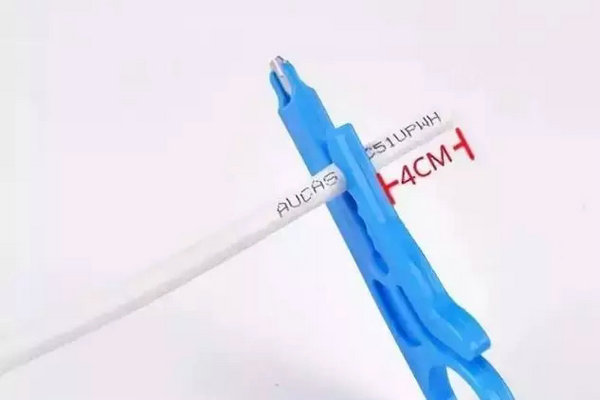

  1.將網線放入剝線刀口,預留40MM長度。

網線放入剝線刀口,預留40MM長度

  2.旋轉剝線刀剪開外皮。

旋轉剝線刀剪開外皮

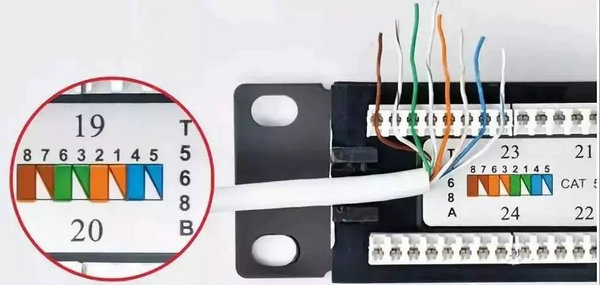

  3.把網線按國際常規標準線序T568B卡入打線夾。

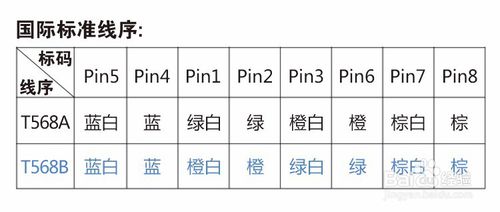

T586A/T586B網線接口標準

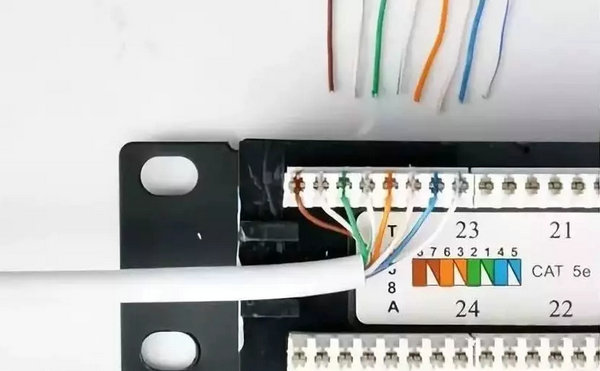

國際常規標準線序卡入打線夾

  T568B線序見下圖,一般在配線架上都有標注,注意和水晶頭的B型打法是不一樣的,不要搞混。

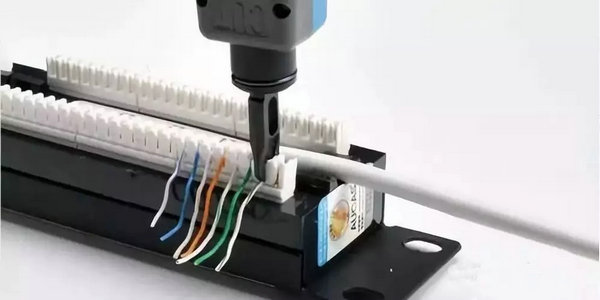

  4.用打線刀把網線壓接并剪切好。

網絡配線架打線刀把網線壓接并剪切好

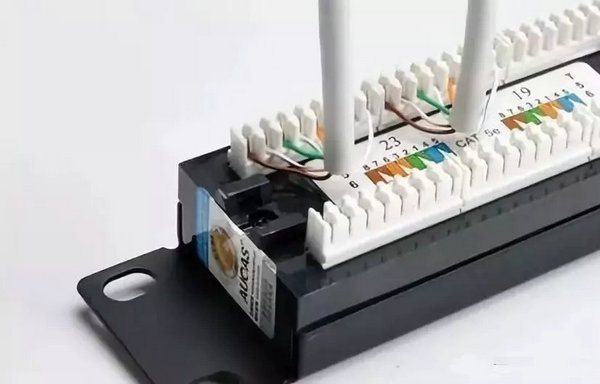

  5.完成打線如圖。

網絡配線架完成打線圖

  6.再按如上順序壓制好另一條網線。

網絡配線架壓制好另一條網線

  7.用扎帶把網線固定在托線架上。

網絡配線架扎帶把網線固定在托線架上

  8.剪掉多余扎帶,完成打線如下圖。

網絡配線架剪掉多余扎帶

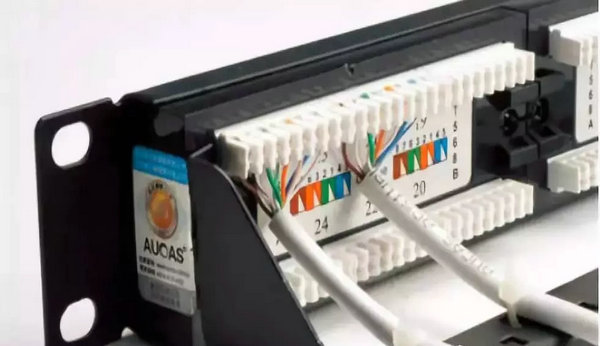

  9.最終效果如下圖。

網絡配線架打線完成最終效果

  注意一般配線架后面都有明確的標簽,要準確對照國際線序的正確順序接線。
