各種門禁系統接線詳細圖解(含中控)

  一、門禁接線方式

  一般門禁系統配置:門禁主機、門禁電源、電控鎖、出門按鈕。

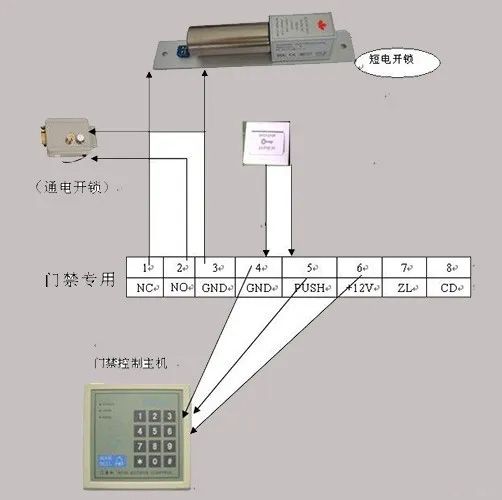

門禁普通電源接線方式

  接線方式:

  1、門禁主機上的+12V、GND端(門禁主機供電)接門禁電源的+12V、GND端。

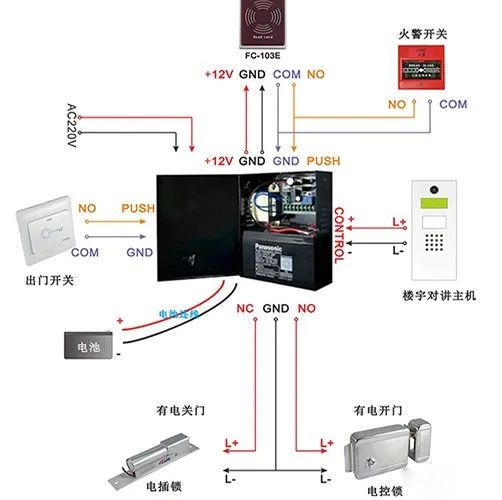

門禁專用電源接線方式

  2、電控鎖正端接門禁電源的NO或NC端(視常開鎖、常閉鎖而定);通常是接到NC端(通電開鎖,斷電關鎖)。電控鎖負端接門禁電源的GND端。

  3、門禁主機上的PUSH端(開信號)接門禁電源的PUSH端。門禁主機上開門信號標是NO、NC的,通常接NO端至接門禁電源的PUSH端。

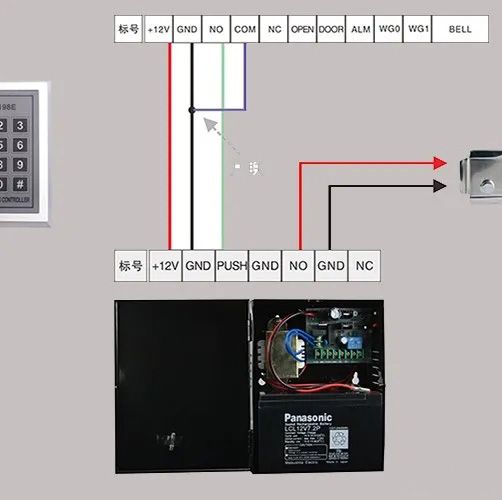

電控鎖門禁接線方式

  4、另一端接出門按鈕的話,出門按鈕的2根線接到門禁主機的出門按鈕端;或者是接入到門禁電源的PUSH端和GND端。

磁力鎖門禁接線方式

  5、另一端接讀卡器的話,讀卡器連線接入門禁主機的對應信號端(一般接4個端子:12V、GND、DATA0、DATA1)。

門禁電源開鎖示意圖

  如需要聯網的話,還要接入RS485線(RS485通訊方式)或網線(TCP/IP通訊方式)與門禁主機連接,另一端和電腦連接,RS485線(2芯屏蔽線)還需要接入串口轉RS485轉換器與電腦主機串口連接;網線與電腦網卡網口連接。

  二、舉例:中控門禁機接線示意圖

  鎖由門禁專用電源供電

中控鎖由門禁專用電源供電連接示意圖

  1、鎖的接線(如YB100電插鎖、YH280KG磁力鎖等常閉鎖),鎖的正極接在門禁專用電源的NC端上;鎖的負極接在門禁專用電源的GND端上。

  2、中控門禁機接線(如:F2、F201、F8、SC102、SC103、F7等中控門禁機),中控門禁機的+12V(紅色)接門款專用電源+12V;中控門禁門的GND(黑色)接門禁專用電源GND;中控門禁機的NO(藍色)接門禁專用電源PUSH;中控門禁機的COM(紅色)接門禁電源專用電源GND。

  注:中控門禁機的GND和COM可以并接在一起,然后同時接到門禁專用電源上的GND上。

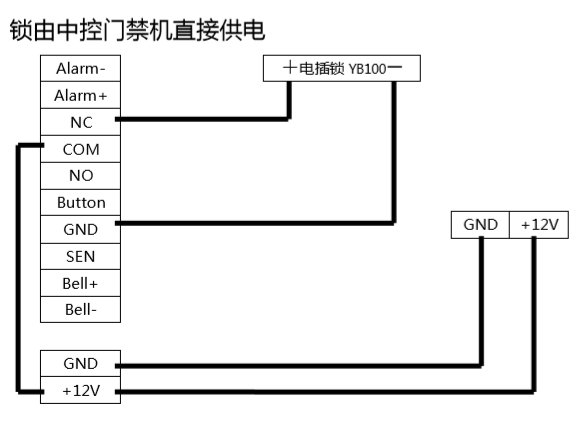

  鎖由中控門禁機直接供電

中控鎖由門禁機直接供電

  1、鎖:鎖的正極接在中控門禁機的NC(黃色)端上;鎖的負極接在中控門禁機的GND(黑色)端上。

  2、中控門禁機:中控門禁機的COM(紅色)需并上中控門禁機的+12V(紅色)上

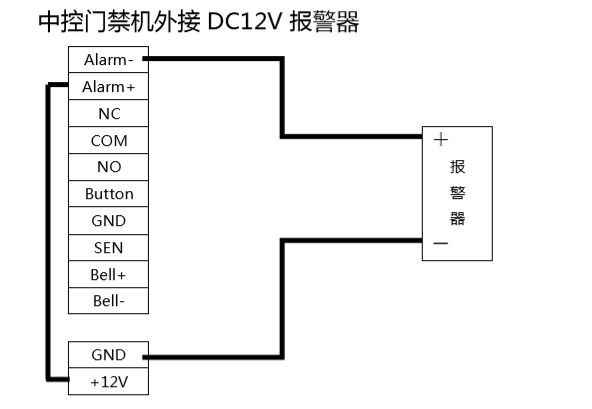

  中控門禁機外接DC12V報警器

中控門禁機外接DC12V報警器

  1、中控門禁機的AL+(橙色)和中控門禁機的+12V(紅色)并在一起;

  2、AL-(綠色)接DC12V報警器正極;

  3、GND(黑色)接DC12V報警器負極。

  中控門禁機外接有線門磁

中控門禁機外接有線門磁

  1、接線:中控門禁機的SEN(白色)和中控門禁機的GND(黑色)分別接在門磁的兩端,沒有正負之分。

  2、設置:進入中控門禁機的設置界面,設置-門禁功能設置-門磁開關-設置為“常閉”,則在門磁處于斷開狀態時,報警器報警,扡就是相當于門打開了報警,在主菜單上按“解除報警”可解除報警。

  三、舉例:一體化門禁標準接線圖

  在項目中也會使用到一體化門禁,一體式門禁系統,簡單的說就是門禁的控制部分和讀卡部分是一體的。那么一體化門禁如何接線呢?可以看下圖。(右鍵可全屏看高清大圖)

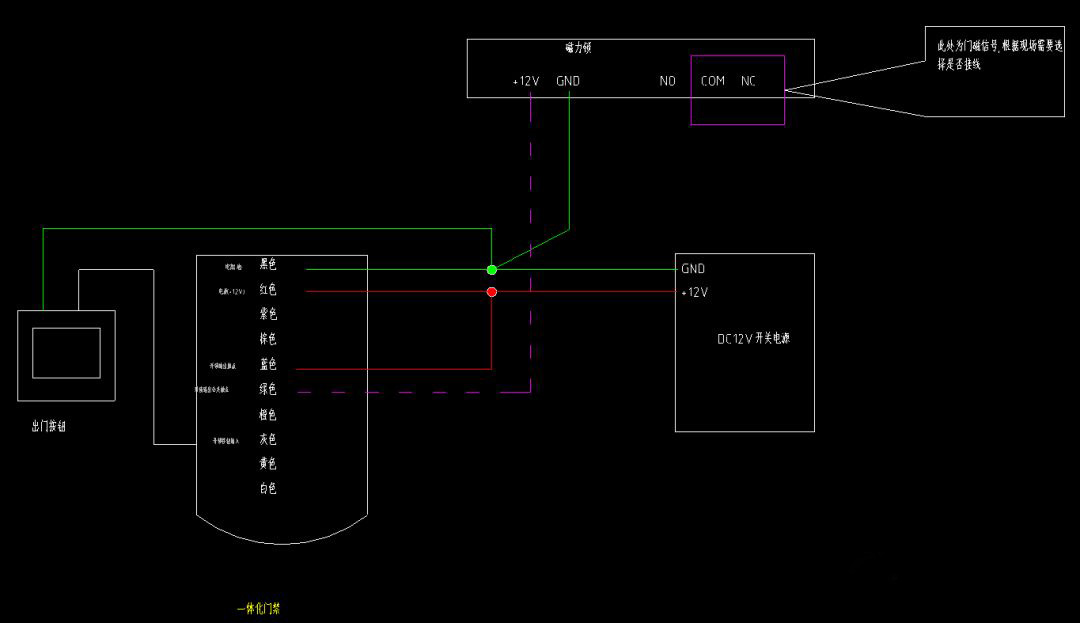

一體式門禁系統示意圖一

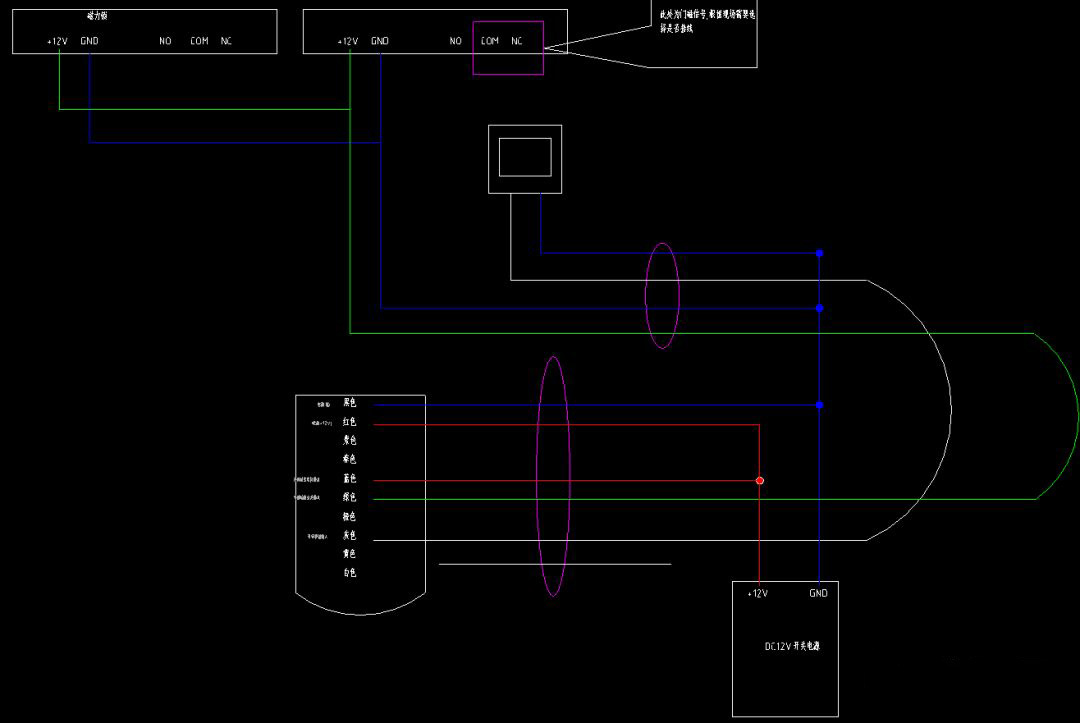

一體式門禁系統示意圖二

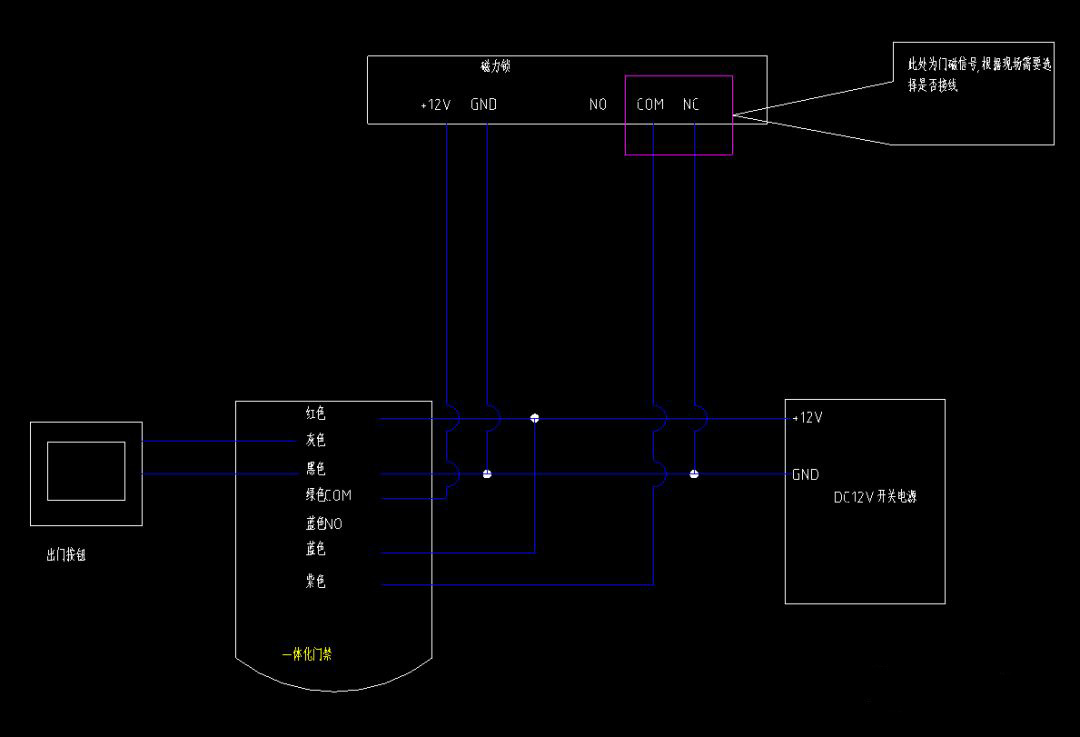

一體式門禁系統示意圖三
