市面上常見拾音頭與帶音頻接口網絡攝像頭的接法

  市場上的拾音頭形形色色,千奇百怪,用戶在使用帶音頻的網絡攝像頭是,怎么把拾音頭接入到攝像頭里呢,下面告訴大家如何將拾音頭接入網絡攝像頭里。

  一、常見拾音器及接口形態

  市場上現有常見拾音器形態有:

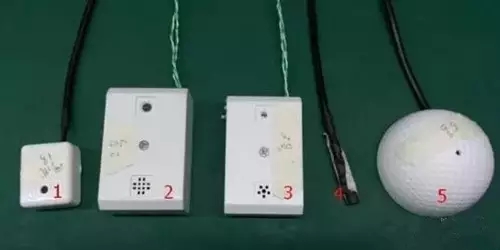

常見拾音器外觀圖

  對應接口形態:

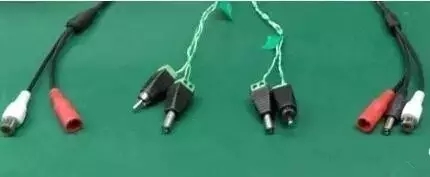

常見拾音器接口圖

  網絡攝像機尾線接頭形態,則配有拾音器音頻接頭,接頭如下圖:

帶音頻網絡攝像頭接口圖

  接頭說明:

  1、RJ45接頭,是接插網絡水晶頭。

  用于傳輸攝像機錄取的音、視頻網絡信號;

  2、DC12V接頭,是攝像機電源輸入接口(5.5mm(母座)接口),可以外接12v電源;

  當RJ45接頭連接交換機(標準POE或SPOE)時,可以給拾音器或者其他12v弱電設備作為供電接口使用;

  3、拾音器音頻接頭,是常見的音視頻蓮花接頭(母座),用于連接拾音器錄取的音頻模擬信號。

  二、拾音器常用供電方式

  1、攝像機、拾音器各自獨立供電:

  使用兩個12V電源或2路集中供電電源(限制20米內);

  2、三通頭共享供電:

  1個12V電源或1路集中供電電源,限制20米內;

  3、SPOE交換機供電:

  標準100米以內、超遠200米以內。

  一、攝像機、拾音器各自獨立供電連接示范

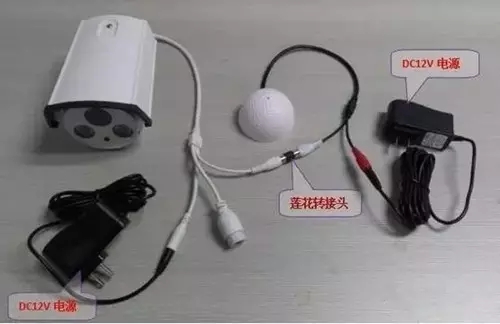

攝像頭與拾音器單獨供電連接示意圖

  連接說明:

 ?。?)用兩個12V電源分別接入攝像機和拾音器;(2)—用一個蓮花轉接頭將攝像機、拾音器的信號線連起來即可。

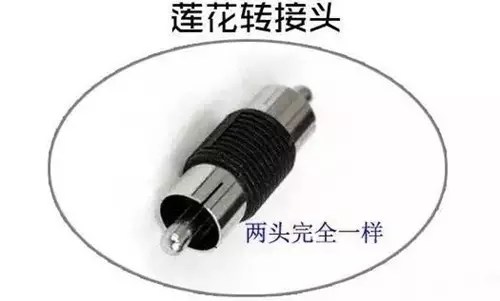

蓮花轉換圖

  二、三通頭 加 1個12V電源,一拖二共享供電連接示范

  自制接頭類拾音器與自帶接頭類拾音器(電源一拖二共享供電):

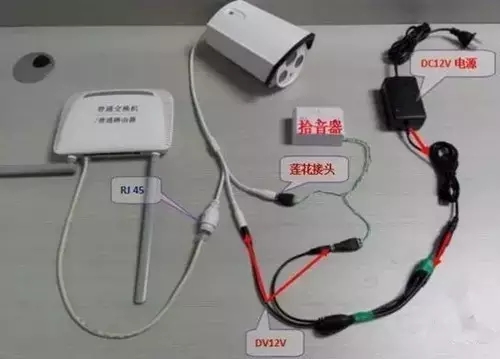

自制一拖二攝像頭與拾音器供電示意圖

  連接說明:

  1)用網線將攝像機RJ45接頭連到交換機/路由器網口;

  2)手工做好拾音器音頻信號蓮花接頭(公),然后接到攝像機尾線的蓮花頭母座(自帶接頭類拾音器不需要此步);

  3)電源方面,用一條一拖二的(一母兩公)分接電源線,將電源分別接入攝像機與拾音器的電源接口,實現12V DC電源同時給攝像機、拾音器供電。

  此處,拾音器電源線接的是DC電源母座(類似于攝像機尾線DC母座)。

  三、SPOE交換機供電(標準100米以內、超遠200米)連接示范

  自制接頭類拾音器與自帶接頭類拾音器(SPOE交換機供電):

SPOE交換機供電攝像頭與拾音頭連接示意圖

  連接說明:

  1)用網線將攝像機RJ45接頭連到SPOE供電交換機供電網口;—手工做好拾音器電源接頭(公)并插到攝像機尾線DC12V母座(利用攝像機尾線DC輸出給拾音器供電);

  2)手工做好拾音器音頻信號蓮花接頭(公),然后接到攝像機尾線的蓮花頭母座即可(自帶接頭類拾音器不需要此步);

  3)電源:用一個轉接頭將拾音器電源母座連到攝像機尾線DC母座(利用攝像機尾線DC輸出給拾音器供電)。
